聚氨酯砂漿地坪介紹：
聚氨酯砂漿地坪（為自流平、中型荷載、靜電耗散、固體、彩色、四組份、水性聚氨酯基，水泥及骨料的砂漿層），具有良好的耐磨性、耐沖擊性、耐化學(xué)性及耐受其它物理侵蝕性能。具有美觀性、易清潔、平滑骨料紋理的特點(diǎn)。涂覆厚度為 4-5 毫米。
功能 特性：
· 耐受各種有機(jī)、無機(jī)酸、堿、胺、鹽與溶劑。
· 靜電耗散型。
· 熱膨脹系數(shù)與混凝土類似，在正常熱循環(huán)中與基底保持相同的位移，不易開裂。并在-5oC 至 65oC 溫度范圍間保持其物理性能。
· 粘接強(qiáng)度大于混凝土的抗拉強(qiáng)度（混凝土先失效）。
· 含有純硅骨料結(jié)構(gòu)，具有高耐磨性。
· 無需額外設(shè)置膨脹縫；可輕松保持并延長現(xiàn)有膨脹縫的壽命。
· 易維護(hù)。
使用場所：

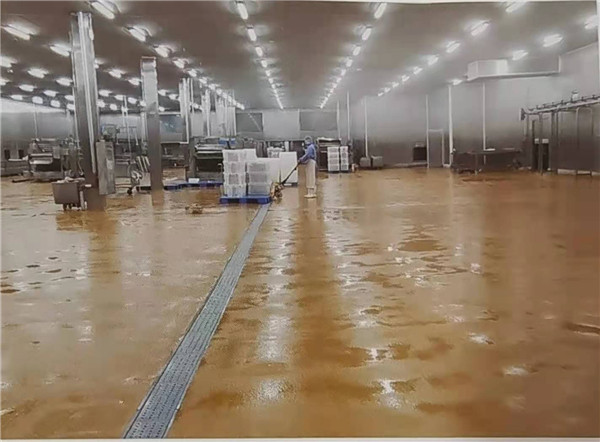

· 主要用于食品加工廠、潮濕及干燥加工區(qū)、冷藏&冷凍區(qū)、奶制品廠、釀酒廠、蒸 餾車間、實(shí)驗(yàn)室、化學(xué)品加工廠、紙漿紙業(yè)工廠、倉庫及儲(chǔ)藏區(qū)。
性能指標(biāo)：
|
施工溫度
|
最低 10oC / 最高 30oC
最佳使用溫度：20oC-25oC
|
|
密度/ASTM C 905
|
2.10 kg/L
|
|
流動(dòng)度
|
約 200 mm
|
|
使用溫度
|
最低-40oC / 最高 115oC
|
|
硬化時(shí)間
|
適用期 20oC溫度條件下， 為18-22分鐘
初凝時(shí)間 20oC/6毫米條件下，為23-27分鐘
可步行 20oC/6毫米條件下， 為10-12小時(shí)
低通行量 20oC/6毫米條件下， 為16-18小時(shí)
完全硬化 20oC/6 毫米條件下，為五天
|
|
軟化點(diǎn)
|
130 oC
|
|
抗壓強(qiáng)度/ASTM C 579
|
24 小時(shí) 22 MPa
7 天 38 MPa
28 天 41 MPa
|
|
抗拉強(qiáng)度/ASTM C 307
|
4.3 MPa
|
|
抗折強(qiáng)度/ASTM C 580
|
9.5 MPa
|
|
粘結(jié)強(qiáng)度/ASTM D 4541
|
|
|
熱相容性/ASTM C 884 合格
|
|
|
硬度/肖氏硬度 D ASTM D 2240
|
80-85
|
|
壓痕/MIL-PRF-24613
|
≈ 0%
|
|
耐沖擊性/ASTM D 2794
|
10.21 焦耳/ 3 毫米厚度
|
|
耐磨性/ASTM D 4060 H-22/1000 cycles/1000 g
|
-2.69 g
|
|
摩擦系數(shù)/ASTM D 1894-61T
|
鋼 0.4
橡膠 1.25
|
|
熱膨脹系數(shù)/ASTM D 696
|
2.8 x 10-5 mm/mm/oC
|
|
吸水率 ASTM C 413
|
0.18%
|
聚氨酯砂漿地坪的突出特點(diǎn)：
力學(xué)性能
抗壓強(qiáng)度、抗彎強(qiáng)度，特別是抗沖擊性能突出，耐磨性好，韌性好，粘接強(qiáng)度好，具有良好的抗脫層和抗裂性能。
化學(xué)性質(zhì)
耐大多數(shù)無機(jī)有機(jī)溶液腐蝕，對(duì)無機(jī)酸、有機(jī)酸、乳酸、油酸和果酸具有良好的耐腐蝕性能。
高低溫性能
它可在-40℃~+120℃處長期使用，12 mm厚的樓板在150℃時(shí)能承受短期熱沖擊。
水分子的滲透功能
水性聚氨酯與活性無機(jī)材料混凝而形成的特殊混凝土樓板結(jié)構(gòu)可以被水分子自由滲透，"呼吸"的作用幾乎完全避免了水蒸氣引起的地板起泡和分層。
